構造図作成プログラム
![CADY-構造図/伏I軸(ロゴ)](images/cady_fusejiku.gif)
|
![](../../images/wakumaru_tl.gif) |
|
![](../../images/wakumaru_tr.gif) |
|
- 「CADY-構造図/伏軸」は、弊社一貫計算プログラム「BUILD.一貫V」のデータより伏図・軸組図のDXFファイルを作成します。
- DXFファイルの表示・編集には、現在ご使用中の使い慣れた汎用CADを利用いただけます。
|
|
![](../../images/wakumaru_bl.gif) |
|
![](../../images/wakumaru_br.gif) |
特徴 |
|
- ワンタッチで「BUILD.一貫V」の構造計算用建物データをもとに、自動で伏図・軸組図をDXFファイルに変換し、作図します。
- 作成するDXFファイルの形式は、R12相当となっています。
|
![実行画面](images/cady_fusejiku_1.gif)
【実行画面】 |
|
伏図 |
|
- 複数伏図の配置が可能。
- 特記事項の表示が可能。
- 寸法線の詳細設定が可能。
- 壁・柱断面のハッチングが可能。
|
![診断表(出力例)](images/cady_fusejiku_2_1_trim.gif) |

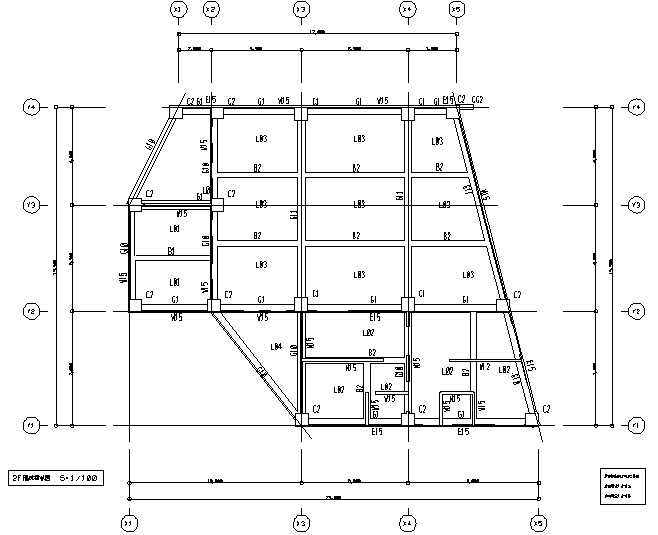

【伏図の作図例】
|
|
軸組図 |
|
- 複数軸組図の配置が可能。
- 特記事項の表示が可能。
- 寸法線の詳細設定が可能。
- スリット表示が可能。
- 壁部材のハッチングが可能。
- S、RC造で仕口作図を別々に指定可能。
|

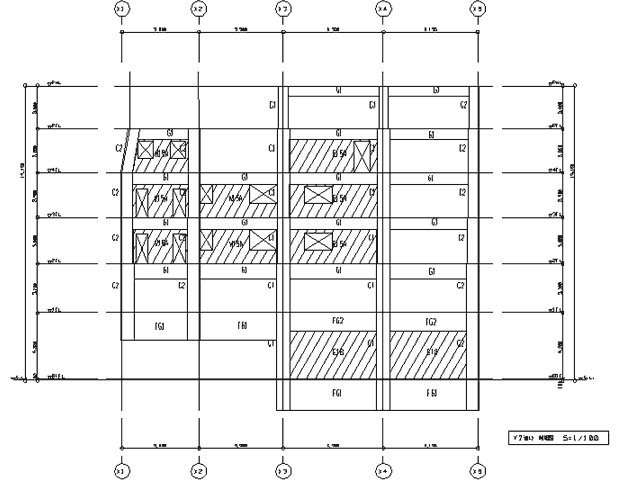

![診断表(出力例)](images/cady_fusejiku_3_1_trim.gif) |
【軸組図の作図例】
|
