計算結果の出力

  • 出力は、各種図による出力の他、CSV(カンマ区切りテキストデータ)や固定長のテキストデータによるファイル出力ができます。
  • 各種グラフの軸、タイトル等の設定を詳細に変更することができます。

出力例

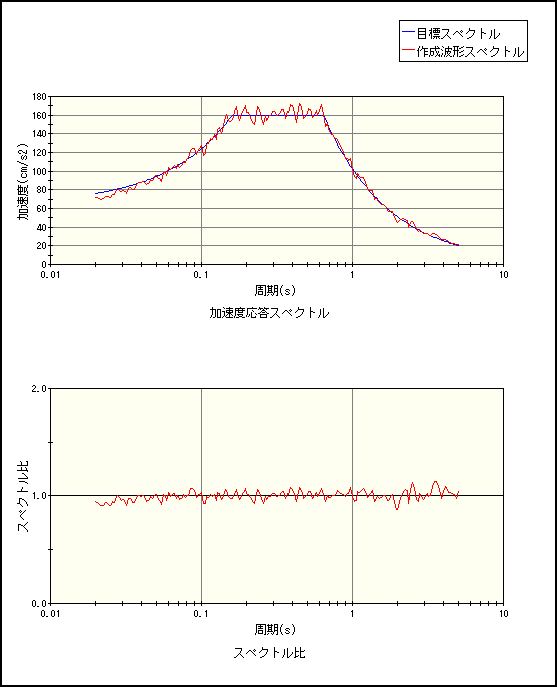

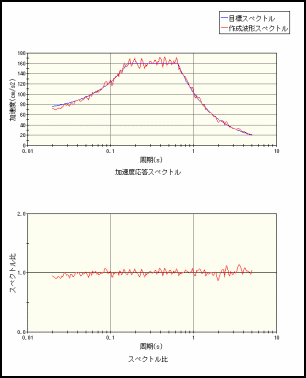

  • 目標スペクトルと作成波形の応答スペクトルの重ね描きをすることができます。
作成波形の応答スペクトル(図)
【作成波形の応答スペクトル】
図をクリックすると拡大表示します

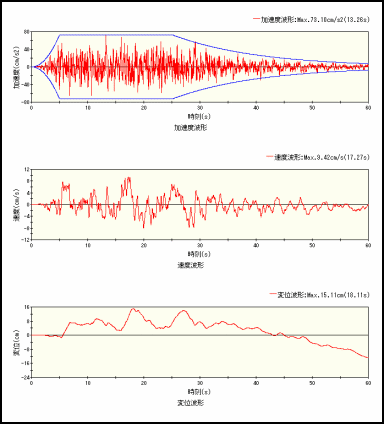

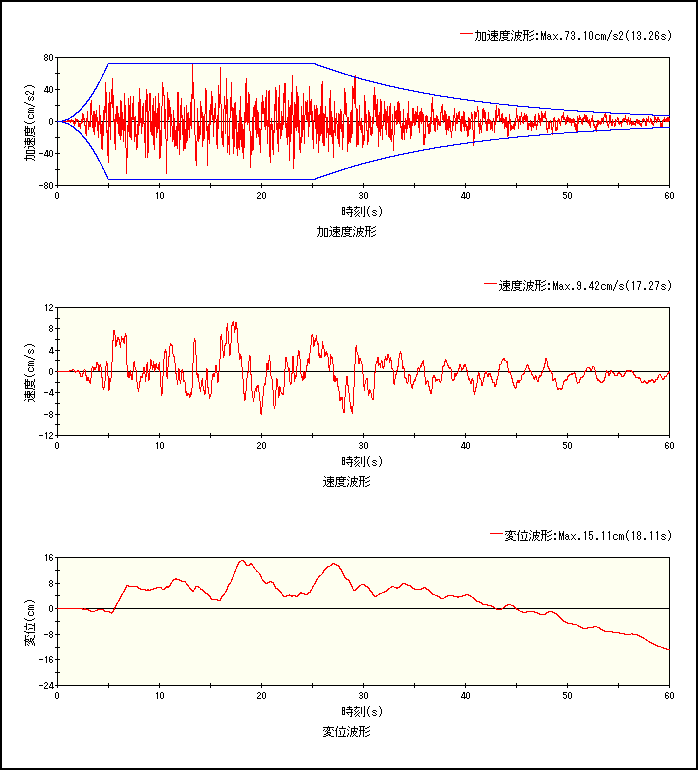

  • 加速度波形には、包絡関数を重ね描きすることができます
加速度、速度、変位波形(図)
【加速度、速度、変位波形】
図をクリックすると拡大表示します

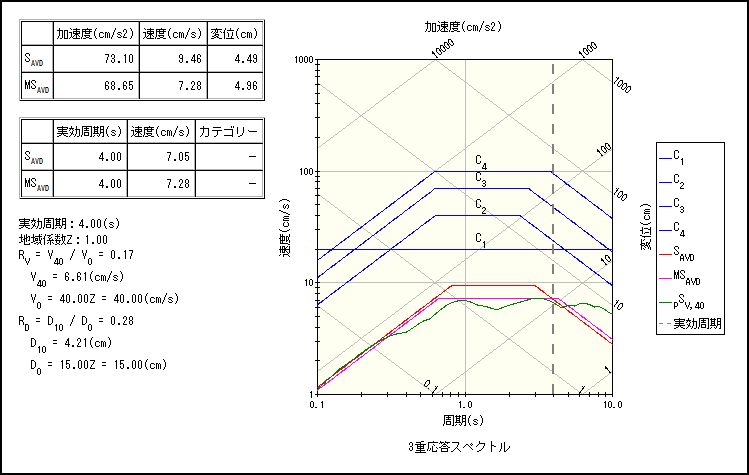

  • 免震構造物の設計用入力地震動の評価に用いる以下のスペクトル等の出力を行うことができます。






    カテゴリー・スペクトル(C1,C2,C3,C4)
    ピーク・パラメータ・スペクトル(SAVD
    修正ピーク・パラメータ・スペクトル(MSAVD
    擬似速度応答スペクトル(pSv,40)
    実効周期と属するカテゴリー
    実効周期とRV,RD
免震関係のスペクトル(図)
【免震関係のスペクトル】
図をクリックすると拡大表示します
